Sửa Máy Cạo Vôi ART - Sò Tạo Rung Máy Cạo Vôi ART 2N6052

Sửa Máy Cạo Vôi ART Lâm Đồng Đồng Nai Tp Hồ Chí Minh: Sửa máy cạo vôi răng ART, sửa máy lấy cao răng ART

Sửa Máy Cạo Vôi ART Lâm Đồng Đồng Nai Tp Hồ Chí Minh Đà Lạt Đức Trọng Di Linh Bảo Lộc: Sửa máy cạo vôi răng ART, sửa máy lấy cao răng ART Tp Hồ Chí Minh Lâm Đồng Đà Lạt Đức Trọng Bảo Lộc

Máy Cạo Vôi ART

Nguyên lý hoạt động của máy cạo vôi răng ART (hay còn gọi là máy lấy cao răng bằng sóng siêu âm) dựa trên hiện tượng rung siêu âm cơ học kết hợp với nước làm mát, giúp làm bong mảng bám, cao răng mà không gây tổn thương mô mềm hoặc men răng.

Dental Scaler

---

1. Cấu tạo cơ bản của máy ART

---

2. Nguyên lý hoạt động

Bước 1: Cấp điện và khởi động

• Điện lưới (220V) được đưa qua bo nguồn

• Bộ chỉnh lưu + lọc → cung cấp điện một chiều

• Sò công suất (như 2N6052) + cuộn dây → tạo dao động điện áp cao

---

Bước 2: Tạo dao động siêu âm

• Mạch dao động điều khiển tần số khoảng 25kHz – 35kHz

• Sò công suất điều khiển dòng qua cuộn cảm/nam châm

• Dao động điện được biến đổi thành dao động cơ học

---

Bước 3: Dao động truyền đến đầu cạo

• Dao động cơ học làm đầu cạo rung siêu âm

• Biên độ rung rất nhỏ (5–30 micron), nhưng tần số cao

• Lực rung này đủ để:

  • Tách cao răng ra khỏi men răng

  • Phá vỡ mảng bám vi khuẩn

---

Bước 4: Nước phun làm mát và rửa

• Nước được phun liên tục ở đầu cạo:

  • Làm mát đầu kim (tránh nóng răng)

  • Cuốn trôi mảng bám và vôi răng đã bong

  • Tránh tạo bụi vôi trong miệng

---

Điện → Dao động siêu âm → Rung đầu cạo → Bong mảng bám → Nước rửa sạch

Một số điểm kỹ thuật quan trọng:

• Tần số siêu âm cao → không cảm nhận được bằng tai người

• Đầu tip chỉ rung theo chiều ngang hoặc dọc (tùy loại)

• Không xoay hay mài như máy khoan răng

• Không gây tổn thương mô mềm nếu dùng đúng

---

Lưu ý khi sửa hoặc thay sò:

• Đảm bảo tần số dao động ổn định (nếu máy yếu → kiểm tra tụ, cuộn cảm, sò)

• Kiểm tra nhiệt độ sò, tản nhiệt đầy đủ

• Nếu không có nước ra đầu tip → nguy hiểm (nóng đầu, bỏng men răng)

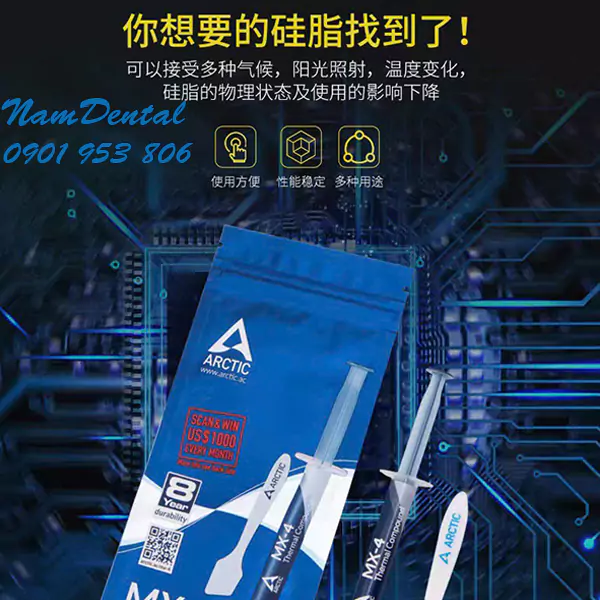

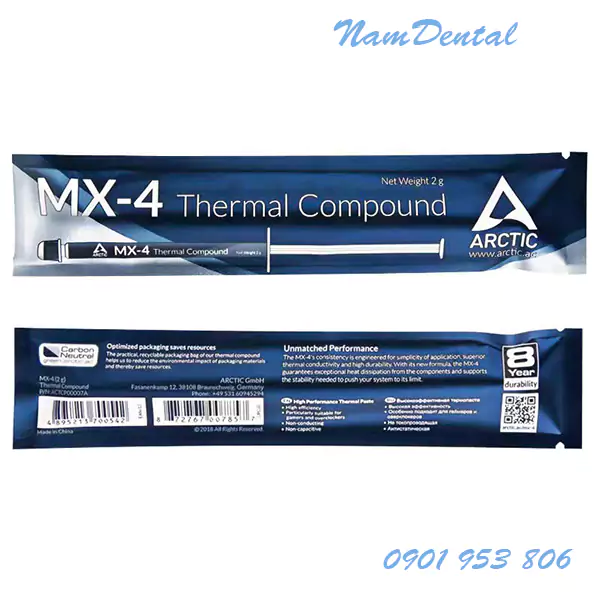

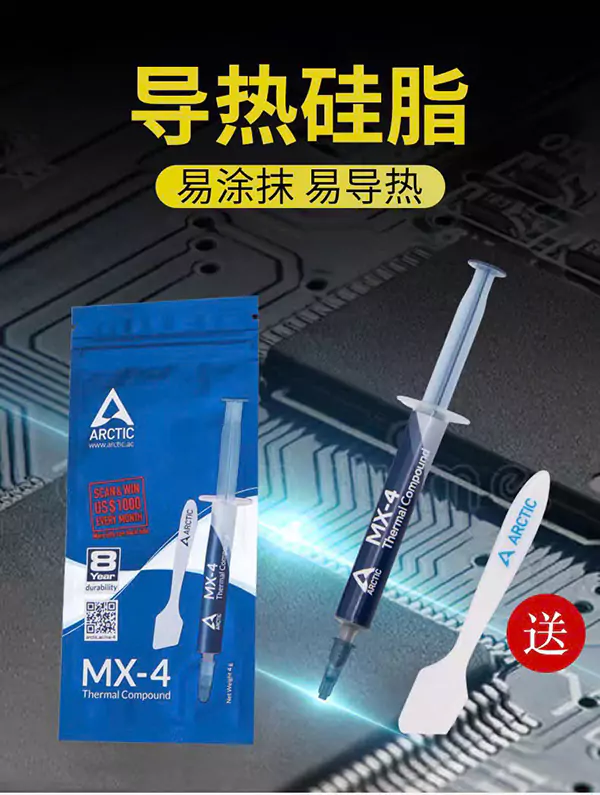

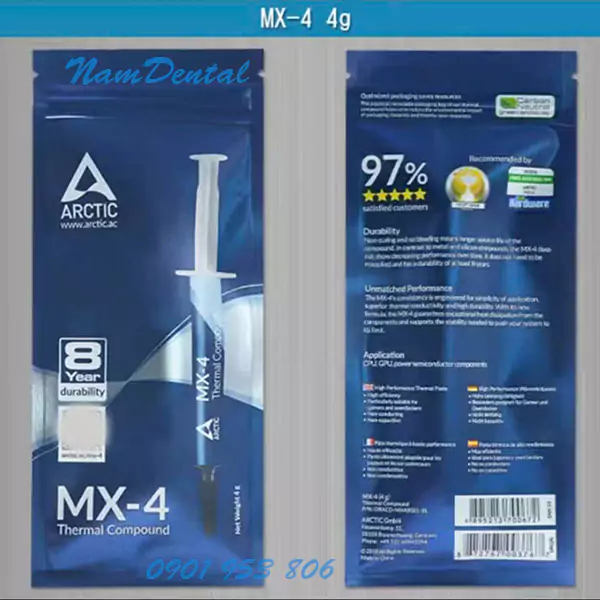

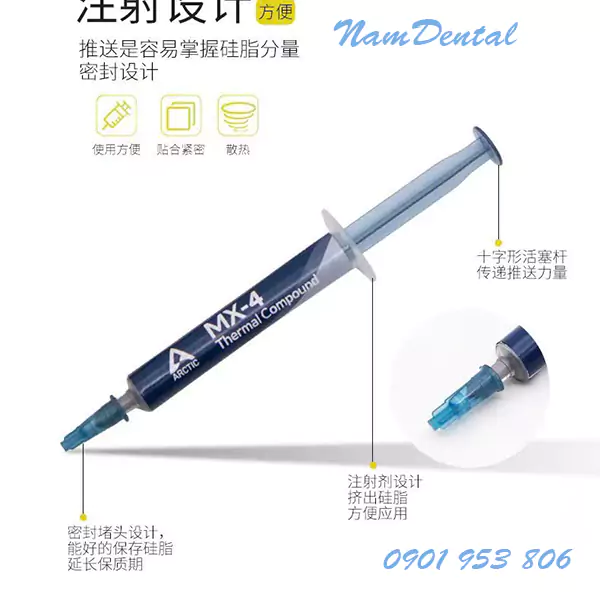

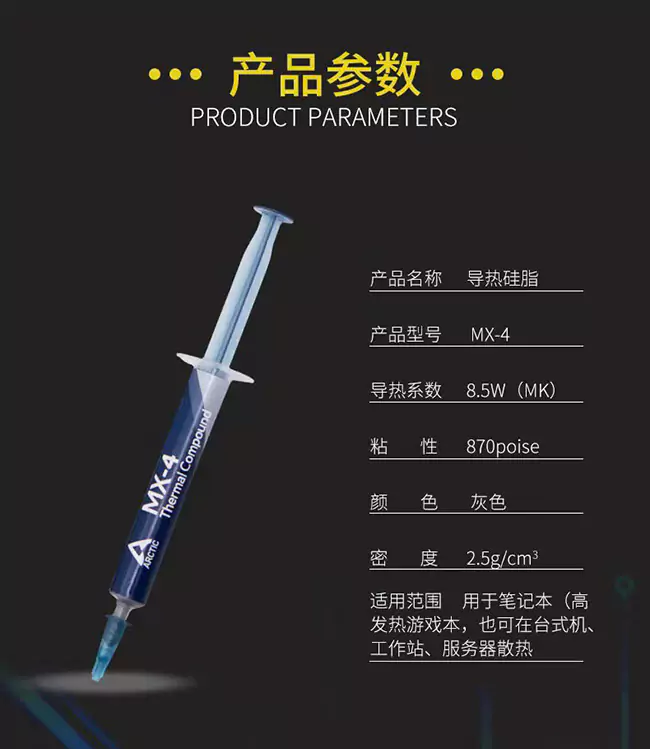

Giới Thiệu Keo Tản Nhiệt Arctic MX-4

Keo Tản Nhiệt Arctic MX-4 là một trong những dòng keo tản nhiệt nổi tiếng được tin dùng rộng rãi nhờ hiệu suất cao, dễ sử dụng và độ an toàn với thiết bị. Phiên bản MX-4 2023 vẫn giữ được các ưu điểm truyền thống và tiếp tục khẳng định vị trí của mình trong lĩnh vực làm mát linh kiện điện tử.

Keo Tản Nhiệt Arctic MX-4 là sản phẩm của hãng ARCTIC, một công ty công nghệ nổi tiếng đến từ Thụy Sĩ (Switzerland).

---

Thông số kỹ thuật chính

• Tên sản phẩm: Keo Tản Nhiệt Arctic MX-4

• Phiên bản: 2023

• Độ dẫn nhiệt: 8.5 W/m·K

• Độ nhớt: 870 poise

• Màu sắc: Xám

• Tỉ trọng: 2.5 g/cm³

• Không dẫn điện, không ăn mòn, không chứa kim loại

---

---

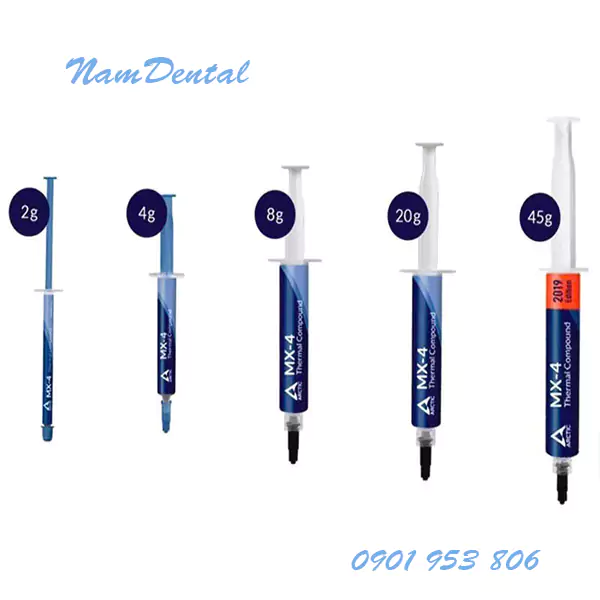

Các dung tích phổ biến

Phiên bản 2023 được đóng gói với nhiều lựa chọn phù hợp cho cá nhân hoặc kỹ thuật viên chuyên nghiệp:

• 2g

• 4g

• 8g

• 20g

• 45g (phiên bản tiết kiệm)

---

Ưu điểm nổi bật

• Hiệu suất cao: Dẫn nhiệt tốt, giúp làm mát nhanh chóng các linh kiện quan trọng.

• An toàn: Không dẫn điện, không gây nguy cơ chập mạch.

• Dễ sử dụng: Kết cấu mềm dễ tán đều, không cần thời gian “đóng rắn” (curing time).

• Bền lâu: Tuổi thọ cao, sử dụng được nhiều năm mà không cần thay thế.

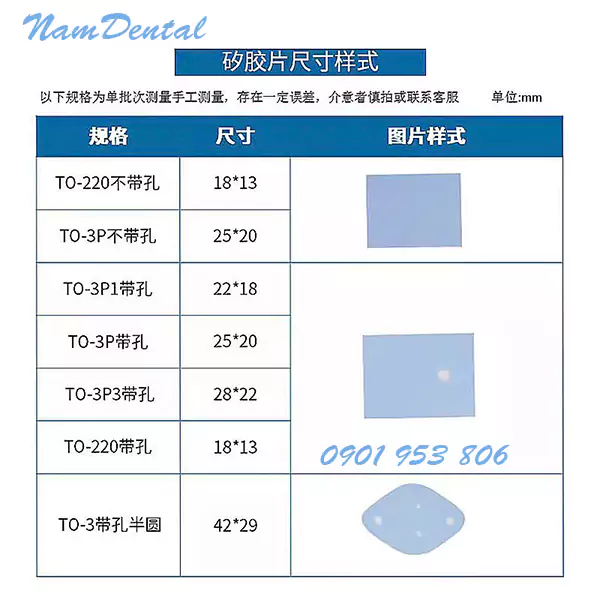

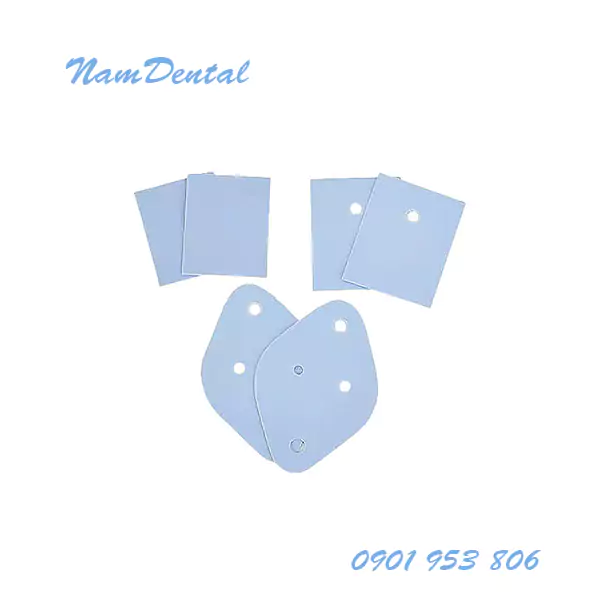

Miếng cách nhiệt (thermal pad)

Miếng cách nhiệt (thermal pad), thường dùng để tản nhiệt cho các linh kiện điện tử như sò công suất, IC công suất, MOSFET, IGBT, v.v…

---

Thông tin về sản phẩm:

• Tên gọi phổ biến: Miếng cách nhiệt mica silicone, thermal pad, tấm cách nhiệt cho sò

• Chất liệu: Silicone mềm pha gốm hoặc mica (loại cao cấp hơn)

• Màu sắc: Thường là xanh dương nhạt (như hình), một số loại có màu xám hoặc tím

• Chức năng:

  • Cách điện hoàn toàn giữa linh kiện và tản nhiệt

  • Truyền nhiệt hiệu quả từ sò ra tản nhiệt

  • Tránh rò điện hoặc gây chập mạch khi gắn sò lên nhôm tản nhiệt

2N6052 Sò Tạo Rung Máy Cạo Vôi ART

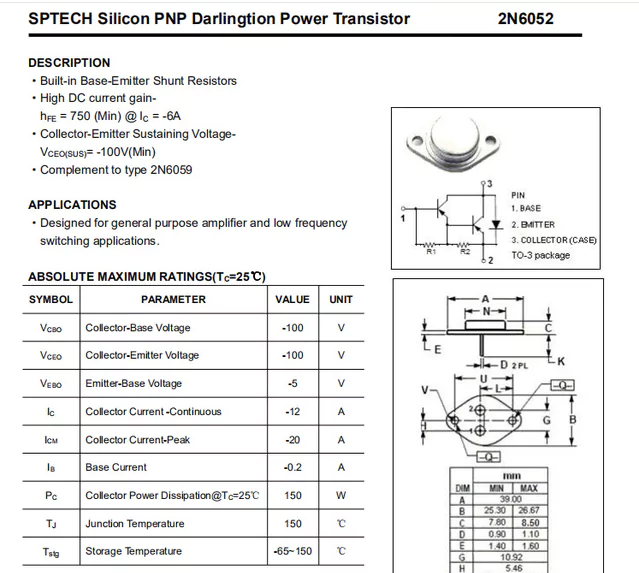

Giải thích sơ đồ :

Trong sơ đồ bên trong:

• Có một transistor PNP chuẩn

• Có hai điện trở R1, R2 mắc giữa B–E

• QUAN TRỌNG NHẤT:
  ❗ Có một diode nối giữa Emitter và Collector (chân 2 sang chân 3)

---

Điều này có nghĩa là:

Sò 2N6052 SPTech là loại có tích hợp mạch bảo vệ bên trong:

• Điện trở giữa B và E ⇒ khiến đồng hồ đo ra áp nhỏ ở cả hai chiều
  (dẫn đến hiện tượng bạn thấy: đo B–E hai chiều đều lên số) → Chính là vì 2 điện trở R1 và R2 nằm song song với mối nối BE ( thiết kế có trở song song)

• Diode giữa E–C ⇒ chống quá áp ngược (điển hình trong mạch relay, mô tơ, máy ART…)

Kết luận kỹ thuật:

Tổng kết cho bạn:

• 2N6052 SPTech là loại thiết kế bảo vệ, đo dẫn cả 2 chiều BE là do điện trở nội mạch

1. Là transistor PNP công suất (giống như 2N6052 chuẩn)

2. Có:

   • 2 điện trở R1, R2 mắc giữa chân Base và Emitter

   • 1 diode từ Emitter sang Collector (E→C) — dùng để chống quá áp khi tắt tải

   • Vỏ kim loại là Collector

Đây là thiết kế thông minh và hiện đại, thường được dùng trong các thiết bị công suất cao như:

• Máy hàn

• Máy rung/massage

• Máy ART (cạo vôi răng)

• Mạch điều khiển mô tơ

• Bộ kích nguồn xung

Đây là thiết kế thông minh và hiện đại, thường được dùng trong các thiết bị công suất cao như:

• Máy hàn

• Máy rung/massage

• Máy ART (cạo vôi răng)

• Mạch điều khiển mô tơ

• Bộ kích nguồn xung

Sò 2N6052 SPTECH hoàn toàn thay thế tốt cho sò máy cạo vôi ART, và thậm chí:

• Chống sốc điện tốt hơn nhờ diode nội

• Giảm nhiễu cao tần nhờ R1, R2

• Phù hợp với máy ART, vốn thường chạy tải dao động, có nhiều nhiễu, xung điện

---

Lưu ý khi thay:

• Bôi keo tản nhiệt đều, siết ốc chắc (vì TO-3 truyền nhiệt qua vỏ)

• Nên kiểm tra nhiệt độ khi máy chạy liên tục (nếu >70°C thì nên cải thiện tản nhiệt)

Dán keo tản nhiệt đúng kỹ thuật

Việc dán keo tản nhiệt đúng kỹ thuật cho sò công suất TO-3 (như 2N6052) là rất quan trọng để đảm bảo:

• Tản nhiệt hiệu quả → không nóng quá → kéo dài tuổi thọ sò

• Tránh chết sò khi hoạt động lâu, tải nặng (như trong máy cạo vôi ART)

---

Hướng dẫn dán keo tản nhiệt đúng kỹ thuật cho sò TO-3

Bước 1: Chuẩn bị

• Sò TO-3 mới (2N6052, MJ2955, v.v.)

• Keo tản nhiệt (loại trắng hoặc xám, silicon hoặc ceramic)

• Tua vít siết ốc

• Giấy mềm lau sạch (hoặc cồn 90°)

---

Bước 2: Vệ sinh bề mặt tiếp xúc

• Lau sạch mặt sau sò (phần vỏ kim loại) và mặt tiếp xúc tản nhiệt (khung nhôm, nhôm tản)

• Loại bỏ keo cũ, bụi, mỡ

• Có thể dùng cồn 90° hoặc giấy khô không bụi

---

Bước 3: Bôi keo tản nhiệt

• Bôi một lớp mỏng và đều trên bề mặt đáy sò (phần tiếp xúc khung nhôm)

• Không cần bôi dày (nhiều keo làm cản nhiệt)

• Dùng dao mỏng, que nhựa hoặc ngón tay đeo găng để tán keo

Lưu ý: Keo tản nhiệt không truyền điện, chỉ truyền nhiệt

---

Bước 4: Gắn sò vào tản nhiệt

• Căn đúng vị trí 2 lỗ bắt vít

• Đặt sò vào khung tản

• Siết 2 con ốc đều tay, từ từ, chéo nhau

  • Không siết lệch 1 bên trước (gây cong sò, tiếp xúc kém)

  • Siết đủ lực để keo dàn đều, không bị ép hết ra ngoài

---

Bước 5: Kiểm tra lại

• Xem lại khe hở giữa sò và tản nhiệt

• Không cần lau phần keo tràn nhẹ quanh viền (có thể để đó, không sao)

• Sau khi siết, keo nên vừa đủ lan nhẹ ra viền, không dư quá nhiều

Các lỗi thường gặp:

Lỗi	Hậu quả
Không vệ sinh mặt tiếp xúc	Tản nhiệt kém, dễ nóng
Bôi keo quá dày	Cản nhiệt thay vì dẫn nhiệt
Siết lệch, không đều	Mặt tiếp xúc kém, dễ chết sò
Không bôi keo	Rất nguy hiểm, sò nóng chết nhanh

🔹 Bôi mỏng – đều – sạch – siết đều tay
🔹 Không keo dư, không quá ít, không lệch vít
🔹 Luôn vệ sinh trước khi bôi keo

Sửa Máy Cạo Vôi ART Lâm Đồng Đồng Nai Tp Hồ Chí Minh

Kinh nghiệm sửa máy ART (máy cạo vôi răng) từ thực tế:

---

Dưới đây là tổng hợp kinh nghiệm thực tế khi sửa máy cạo vôi răng ART (máy siêu âm nha khoa), giúp bạn dễ dàng xác định lỗi và sửa chữa nhanh, chuẩn:

---

I. Cấu tạo cơ bản máy cạo vôi ART

1. Nguồn vào AC → mạch nguồn xung hoặc tuyến tính

2. Mạch dao động (thường dùng IC 555, IC TL494, LM324…)

3. Mạch khuếch đại công suất (sử dụng sò công suất PNP/NPN: 2N6052, MJ2955, TIP2955…)

4. Biến áp cao tần (transformer kích rung)

5. Đầu phát siêu âm (tay cạo)

6. Mạch điều khiển công suất (volume)

7. (Tùy loại) Mạch điều khiển nước phun

---

II. Các lỗi thường gặp & kinh nghiệm xử lý khi Sửa Máy Cạo Vôi ART

---

III. Mẹo khi Sửa Máy Cạo Vôi ART

1. Thay sò đúng chiều & đúng chân

• Sò TO-3 như 2N6052 có chân B–E & vỏ là C (khác với TO-220)

• Đặt đúng chiều, tránh gắn ngược → nổ tức thì

2. Dùng keo tản nhiệt đúng cách

• Siết vít đều tay, đủ lực

• Không để tràn vào bo

3. Thử dao động trước khi lắp sò

• Tháo sò ra, dùng loa, tai nghe áp vào biến áp xem có dao động (nghe tiếng tần số cao hoặc rung nhẹ)

• Đo dao động bằng oscilloscope (nếu có)

4. Thử tải bằng bóng đèn

• Lắp tải bóng đèn xe máy 12V để kiểm tra sò không bị quá dòng

---

IV. Công cụ nên có khi sửa máy ART

• Đồng hồ số (hoặc kim)

• Nguồn 12V–30V test nhanh mạch

• Keo tản nhiệt HY880 – Keo Tản Nhiệt Cho CPU, GPU, Thiết Bị Công Suất

1. Vệ sinh sạch mặt sò & tản nhiệt
   → Lau khô, sạch bụi, keo cũ

2. Bôi 1 lớp mỏng, đều ở mặt đáy sò
   → Không bôi lên chân B–E

3. Siết ốc đều lực
   → Không quá mạnh (bóp lệch sò), không lỏng

4. Không để tràn ra bo mạch
   → Tránh bẩn, nguy cơ chạm ngắn

Mẹo: Nếu keo quá khô, có thể làm ấm nhẹ ống keo hoặc trộn nhẹ bằng tăm trước khi bôi.

---

V. Cách kiểm tra keo tốt hay không

• Tua vít siết sò TO-3

• Bóng đèn tải

Dùng bóng đèn tải là một mẹo cực kỳ hữu ích và an toàn khi sửa máy cạo vôi ART (hoặc bất kỳ thiết bị nguồn xung/công suất nào), giúp:

• Bảo vệ linh kiện mới thay (như sò 2N6052)

• Phát hiện nhanh lỗi chập hoặc dòng quá cao

• Giảm rủi ro cháy nổ khi vừa sửa xong

---

I. Dùng bóng đèn tải để làm gì?

Nối bóng đèn nối tiếp vào đường cấp nguồn AC đầu vào

→ Khi mạch có sự cố (chập, sò chết…), bóng đèn sẽ sáng thay vì gây nổ linh kiện.

---

II. Cách lắp bóng đèn tải

1. Dụng cụ:

• 1 bóng đèn sợi đốt (loại tròn, không LED):

  • 100W, 150W hoặc 200W tùy công suất máy ART

• 1 đui đèn

• 2 dây nối điện

• Công tắc (nếu muốn)

---

2. Sơ đồ đấu bóng đèn tải

Sơ đồ:

Tức là bạn nối bóng đèn vào 1 dây “L”, dây còn lại (N) nối thẳng.

---

III. Hiện tượng khi dùng bóng đèn tải

• Sau khi thay sò công suất, luôn gắn bóng tải nối tiếp trước khi cấp nguồn

• Nếu bóng sáng mạnh → rút nguồn, kiểm tra lại mạch

• Nếu sáng chớp rồi tắt → cấp nguồn bình thường

---

Lợi ích lớn nhất

Dùng bóng đèn sợi đốt 100–200W nối tiếp nguồn AC
Nếu bóng sáng chớp rồi tắt → mạch OK
Nếu sáng hoài → có chập (thường do sò hoặc tụ đầu ra)

• (Nếu có): Scope để kiểm tra dao động

Việc dùng oscilloscope (scope) để kiểm tra dao động khi sửa máy cạo vôi răng ART là cách chuyên nghiệp và chính xác nhất để:

• Kiểm tra mạch dao động có hoạt động không

• Đánh giá tần số dao động có đúng (thường ~24–50kHz)

• Kiểm tra sò công suất có được kích đúng không

• Tránh gắn nhầm sò vào mạch không có dao động, gây nổ sò

---

I. Dùng scope kiểm tra dao động máy ART

Kiểm tra ở đâu?

A. Đo tại chân Base của sò công suất (ví dụ 2N6052)

• Sóng vuông hoặc xung có tần số ~24–50kHz

• Biên độ thường 1.5–5V tùy thiết kế

Nếu chỉ là đường thẳng → mạch dao động chưa chạy, đừng gắn sò vào

---

B. Đo tại chân OUT của IC dao động

• Ví dụ IC 555: đo chân 3

• TL494: đo chân 9 hoặc 10

• LM324: đo ra op-amp khuếch xung

Nếu IC hoạt động đúng → thấy sóng vuông dao động

---

C. Đo tại đầu vào biến áp cao tần

• Có thể đo hai đầu cuộn sơ cấp

• Sóng thường là vuông hoặc méo, biên độ cao

Nếu mạch khỏe → tín hiệu mạnh, đều

---

III. Tần số và dạng sóng tham khảo

• Dùng chế độ AC coupling nếu sóng quá lớn

• Ban đầu chọn vol/div lớn (5V/div) để tránh quá tải

• Probe chọn 10X để an toàn, giảm nhiễu

---

V. Khi nào không nên gắn sò?

Dùng oscilloscope kiểm tra trước khi gắn sò giúp tránh nổ linh kiện, xác định chính xác lỗi mạch dao động.

---

V. Những điều cần tránh

2N6052 là một loại transistor NPN được sử dụng phổ biến trong các mạch khuếch đại và điều khiển công suất. Đây là một transistor công suất có khả năng chịu đựng dòng điện và điện áp lớn, thích hợp cho các ứng dụng cần điều khiển tải lớn hoặc mạch khuếch đại tín hiệu mạnh.

Cấu Tạo Thông Số của 2N6052 SPTECH

Giải thích sơ đồ :

Trong sơ đồ bên trong:

• Có một transistor PNP chuẩn

• Có hai điện trở R1, R2 mắc giữa B–E

• QUAN TRỌNG NHẤT:
   Có một diode nối giữa Emitter và Collector (chân 2 sang chân 3)

---

Điều này có nghĩa là:

Sò 2N6052 SPTech là loại có tích hợp mạch bảo vệ bên trong:

• Điện trở giữa B và E ⇒ khiến đồng hồ đo ra áp nhỏ ở cả hai chiều
  (dẫn đến hiện tượng bạn thấy: đo B–E hai chiều đều lên số) → Chính là vì 2 điện trở R1 và R2 nằm song song với mối nối BE ( thiết kế có trở song song)

• Diode giữa E–C ⇒ chống quá áp ngược (điển hình trong mạch relay, mô tơ, máy ART…)

Kết luận kỹ thuật:

Tổng kết cho bạn:

• 2N6052 SPTech là loại thiết kế bảo vệ, đo dẫn cả 2 chiều BE là do điện trở nội mạch

1. Là transistor PNP công suất (giống như 2N6052 chuẩn)

2. Có:

   • 2 điện trở R1, R2 mắc giữa chân Base và Emitter

   • 1 diode từ Emitter sang Collector (E→C) — dùng để chống quá áp khi tắt tải

   • Vỏ kim loại là Collector

Đây là thiết kế thông minh và hiện đại, thường được dùng trong các thiết bị công suất cao như:

• Máy hàn

• Máy rung/massage

• Máy ART (cạo vôi răng)

• Mạch điều khiển mô tơ

• Bộ kích nguồn xung

Thực tế: Sò bạn có diode nội và điện trở → thậm chí “tốt hơn” chuẩn 2N6052 gốc trong một số ứng dụng.

Đây là thiết kế thông minh và hiện đại, thường được dùng trong các thiết bị công suất cao như:

• Máy hàn

• Máy rung/massage

• Máy ART (cạo vôi răng)

• Mạch điều khiển mô tơ

• Bộ kích nguồn xung

Sò 2N6052 SPTECH hoàn toàn thay thế tốt cho sò máy cạo vôi ART, và thậm chí:

• Chống sốc điện tốt hơn nhờ diode nội

• Giảm nhiễu cao tần nhờ R1, R2

• Phù hợp với máy ART, vốn thường chạy tải dao động, có nhiều nhiễu, xung điện

---

Lưu ý khi thay:

• Bôi keo tản nhiệt đều, siết ốc chắc (vì TO-3 truyền nhiệt qua vỏ)

• Nên kiểm tra nhiệt độ khi máy chạy liên tục (nếu >70°C thì nên cải thiện tản nhiệt)

Dán keo tản nhiệt đúng kỹ thuật

Việc dán keo tản nhiệt đúng kỹ thuật cho sò công suất TO-3 (như 2N6052) là rất quan trọng để đảm bảo:

• Tản nhiệt hiệu quả → không nóng quá → kéo dài tuổi thọ sò

• Tránh chết sò khi hoạt động lâu, tải nặng (như trong máy cạo vôi ART)

---

Hướng dẫn dán keo tản nhiệt đúng kỹ thuật cho sò TO-3

Bước 1: Chuẩn bị

• Sò TO-3 mới (2N6052, MJ2955, v.v.)

• Keo tản nhiệt (loại trắng hoặc xám, silicon hoặc ceramic)

• Tua vít siết ốc

• Giấy mềm lau sạch (hoặc cồn 90°)

---

Bước 2: Vệ sinh bề mặt tiếp xúc

• Lau sạch mặt sau sò (phần vỏ kim loại) và mặt tiếp xúc tản nhiệt (khung nhôm, nhôm tản)

• Loại bỏ keo cũ, bụi, mỡ

• Có thể dùng cồn 90° hoặc giấy khô không bụi

---

Bước 3: Bôi keo tản nhiệt

• Bôi một lớp mỏng và đều trên bề mặt đáy sò (phần tiếp xúc khung nhôm)

• Không cần bôi dày (nhiều keo làm cản nhiệt)

• Dùng dao mỏng, que nhựa hoặc ngón tay đeo găng để tán keo

Lưu ý: Keo tản nhiệt không truyền điện, chỉ truyền nhiệt

---

Bước 4: Gắn sò vào tản nhiệt

• Căn đúng vị trí 2 lỗ bắt vít

• Đặt sò vào khung tản

• Siết 2 con ốc đều tay, từ từ, chéo nhau

  • Không siết lệch 1 bên trước (gây cong sò, tiếp xúc kém)

  • Siết đủ lực để keo dàn đều, không bị ép hết ra ngoài

---

Bước 5: Kiểm tra lại

• Xem lại khe hở giữa sò và tản nhiệt

• Không cần lau phần keo tràn nhẹ quanh viền (có thể để đó, không sao)

• Sau khi siết, keo nên vừa đủ lan nhẹ ra viền, không dư quá nhiều

Các lỗi thường gặp:

Lỗi	Hậu quả
Không vệ sinh mặt tiếp xúc	Tản nhiệt kém, dễ nóng
Bôi keo quá dày	Cản nhiệt thay vì dẫn nhiệt
Siết lệch, không đều	Mặt tiếp xúc kém, dễ chết sò
Không bôi keo	Rất nguy hiểm, sò nóng chết nhanh

Bôi mỏng – đều – sạch – siết đều tay
Không keo dư, không quá ít, không lệch vít
Luôn vệ sinh trước khi bôi keo
